Как усилить каркас шатра: простые способы сделать конструкцию надежнее
- Зачем и как усилить каркас шатра: основные подходы к укреплению
- Эффективные методы и способы усиления каркаса и надежного закрепления шатра
- Что сделать перед установкой шатра для его максимальной устойчивости
- Необходимые материалы и инструменты для усиления каркаса
Усиление каркаса шатра защищает конструкцию от ветра, снега и износа, повышая безопасность и долговечность. Риски при нестабильной конструкции включают повреждение имущества и угрозу людям, как показывают полевые исследования: шатры без фиксации при ветре свыше 48 км/ч испытывают нагрузки до 3600 фунтов на каркас размером 20x20 футов.
Основные подходы охватывают укрепление вертикальных стоек, соединительных узлов и горизонтальных балок, с надежной фиксацией основания и растяжками для устойчивости. Укрепление шатра начинается с выбора прочных материалов, как стальные профили, для распределения нагрузок.
Типы каркасов шатра и почему они нуждаются в укреплении
Трубчатые каркасы из стали или алюминия уязвимы к коррозии и ветровым нагрузкам, арочные — к снеговым перегрузкам на крыше, ферменные — к неравномерным усилиям в узлах. Укрепление шатра решает эти проблемы, повышая устойчивость.
Распространенные проблемы: ветер, снегопад, износ и факторы устойчивости
Ветер вызывает парусный эффект и деформации, снег — прогибы от нагрузки свыше 80 кг/м², износ — расшатывание соединений. Устойчивость зависит от грунта и материалов, требуя усиления для безопасности. Факторы устойчивости включают ветровую нагрузку и тип грунта, где твердый грунт позволяет надежнее фиксировать анкеры, что увеличивает устойчивость в 1.5-2 раза.

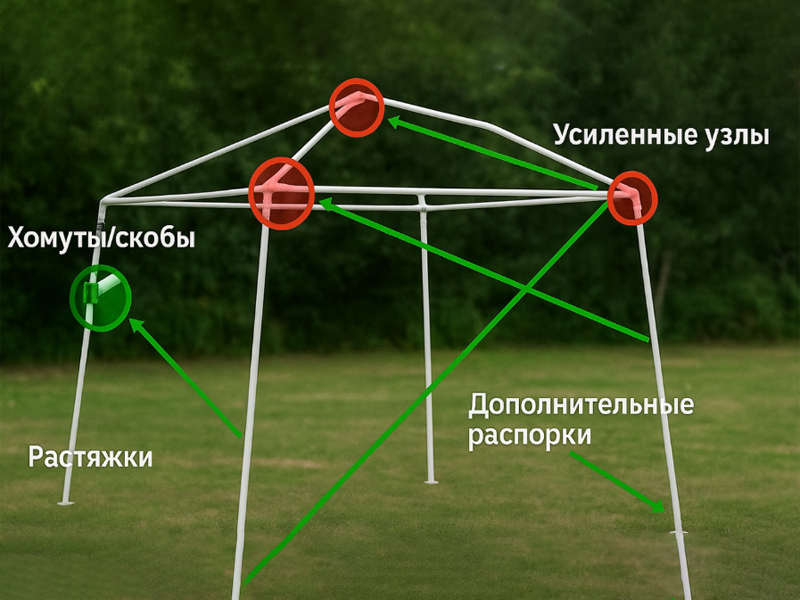

Усилить каркас шатра эффективно позволяют опоры, стяжки и анкеры, адаптированные к нагрузкам. Укрепление шатра включает правильную фиксацию на поверхностях, с растяжками для устойчивости.
В кейсе Art-Active на забеге «Формула 1» с 15 000 участниками усилили каркас металлическими профилями, что выдержало ветер до 20 м/с.
Анализ нагрузок на каркас шатра определяет зоны риска, где применяют хомуты и тросы. Крепления шатра зависят от грунта: на мягком — шнековые анкеры, на твердом — балласт. Фиксация шатра растяжками снижает колебания.
В своем практике мы комбинируем стяжки с балластом, обеспечивая безопасность без сбоев. Правильное укрепление шатра требует расчета ветровых и снеговых нагрузок, чтобы избежать обрушений.
| Метод | Материалы | Преимущества | Сложность |
|---|---|---|---|
| Усиленный каркас | Профильная стальная труба, сварочные соединения | Увеличение прочности и устойчивости, возможность эксплуатации в условиях снега и сильного ветра | Высокий |
| Усиливающие крепления | Усиливающие элементы, такие как металлические связи | Повышение стабильности конструкции, снижение риска повреждения при погодных нагрузках | Средний |
| Усиление с балластом | Бетонные блоки или другие утяжелители, растяжки | Увеличение стабильности конструкции, снижение риска её разрушения при сильных ветрах | Низкий |

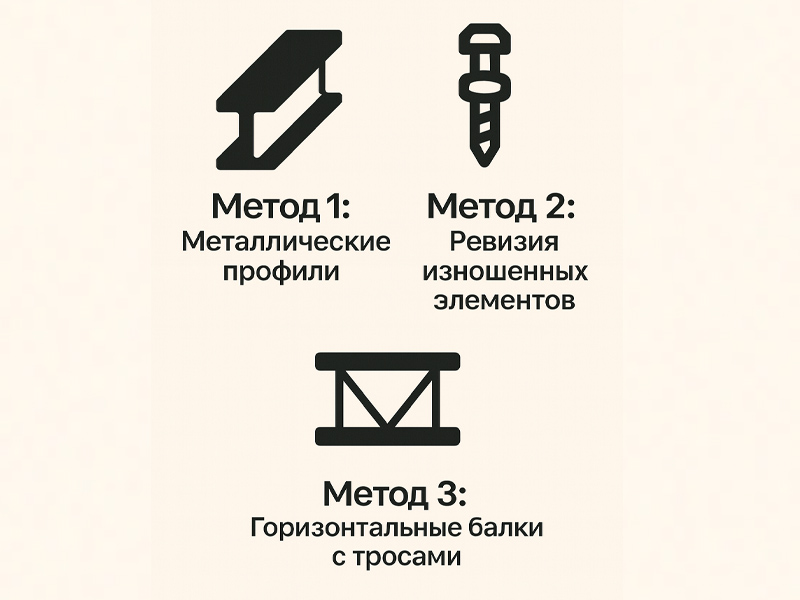

- Метод 1: Использование металлических профилей и обвязки для жесткости - Металлические профили и обвязка повышают жесткость стоек, распределяя нагрузку. Укрепление вертикальных стоек дополнительными подпорками улучшает сопротивление изгибу до 35%. В практике Art-Active для мероприятий на природе применяли металлические вставки, что обеспечило устойчивость стоек под ветром.
- Метод 2: Ревизия и замена изношенных элементов - Болты и хомуты усиливают узлы, с ревизией по ГОСТ 28917-91 для замены изношенных частей. Соединительные узлы часто слабы, и обновление металлических уголков повышает прочность на 20-30%.
- Метод 3: Повышение прочности горизонтальных балок с поперечинами и тросами - Поперечины и тросы создают преднапряжение, снижая прогибы на 25-40%. Горизонтальные балки усиливают добавлением посредников, что препятствует деформации под нагрузкой. При этом тросы распределяют усилия равномерно.

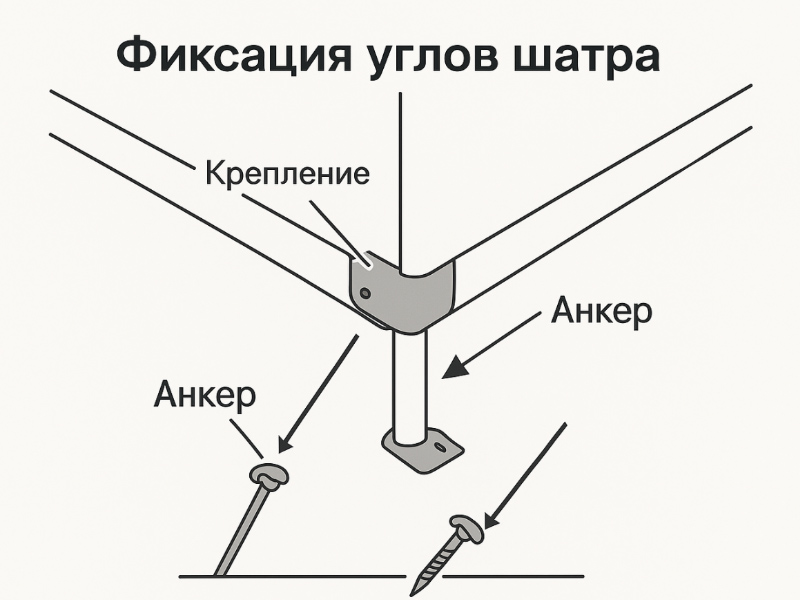

- Особое внимание: усиление и фиксация шатра к углам - Фиксация шатра к углам предотвращает смещение от ветра с помощью анкеров и стяжек. Углы выдерживают максимальные нагрузки, поэтому металлические профили здесь обязательны. В кейсе Art-Active на новогоднем кейтеринге усилили углы растяжками, выдержав порывы ветра. Крепления шатра в угловых зонах распределяют нагрузки, снижая риск опрокидывания.
Перед установкой шатра оцените грунт и подготовьте ровную площадку для укрепления шатра. Закрепление шатра включает фиксацию для шатра с оттяжками. Перед установкой шатра убедитесь в ровности и прочности, используя уровень и устраняя препятствия. Подготовка включает выбор анкеров по типу грунта, чтобы фиксация шатра выдержала нагрузки.
Ровная поверхность без уклонов, фиксация: на песке — длинные колышки, на бетоне — балласт. Перед установкой шатра учитывают дренаж, чтобы избежать скопления воды.
Металлические профили для прочности, бруски для экологичности, тросы для преднапряжения.
| Материал | Применение | Стоимость |
|---|---|---|
| Грузы (гири, мешки) | Утяжеление основания | ~500–2 000 руб за комплект |
| Стальные тросы/ремни | Дополнительное крепление каркаса | ~1 000–4 000 руб за комплект |
| Стойки/противовесы | Установка стабилизационных элементов | ~3 000–8 000 руб за комплект |
| Полиэстер | Покрытие шатра с высокой стойкостью к разрывам | ~2 000–10 000 руб за тент |
| Нейлон | Лёгкое и прочное покрытие для ветра и дождя | ~3 000–12 000 руб за тент |
